梯形图中的分支与连线
梯形图是 PLC 编程中非常重要的逻辑表达方式,常用于描述电气控制回路的逻辑关系。在梯形图中,分支和连线用于定义逻辑的传递路径与并行条件。
连线元素基础
根据 IEC 61131-3 的定义,连线元素可以是水平的,也可以是垂直的,其状态可表示为 ON 或 OFF。连线元素用于传递逻辑状态,在仿真过程中,通常用绿色表示当前状态为通(ON)。

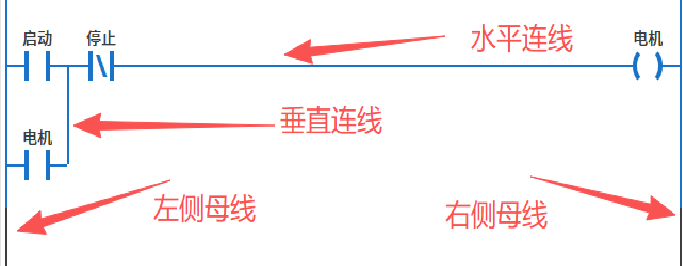

水平连线元素
- 以水平线表示。
- 用于把左侧状态向右侧传递。
垂直连线元素
- 由垂直线与水平连线相交构成。
- 表示其左侧所有水平连线状态的逻辑或(inclusive OR)。
- 垂直连线常用于构成分支。
梯形图中的分支
分支可以在梯形图中形成并行路径,通过垂直连线可让多个条件同时被判断。
创建分支
- 从工具栏中拖拽分支到逻辑行或元件上。
- 在下方分支中加入新的元件。
- 垂直连线的状态表示其左侧水平连线状态的逻辑或。
- 垂直连线的状态会复制到其右侧所有相连的水平连线上。在仿真中,ON 状态通常显示为绿色。
实际应用
分支与连线能够把复杂的控制逻辑以直观的方式表达出来,便于同时判断多个条件并执行相应动作,为控制系统设计提供灵活性。
示例
- 触点串联连接(AND) (opens in a new tab)
- 触点并联连接(OR) (opens in a new tab)
- 嵌套分支 (opens in a new tab)
- 带保持功能的启停控制 (opens in a new tab)
小结
在 PLC 编程中,分支与连线是梯形图的基础组成部分。水平连线负责状态传递,垂直连线则用于实现分支逻辑。通过它们,可以把复杂条件组织成清晰、易读的控制逻辑结构,提升控制系统设计与故障排查的效率。
